Ständerschleifmaschine

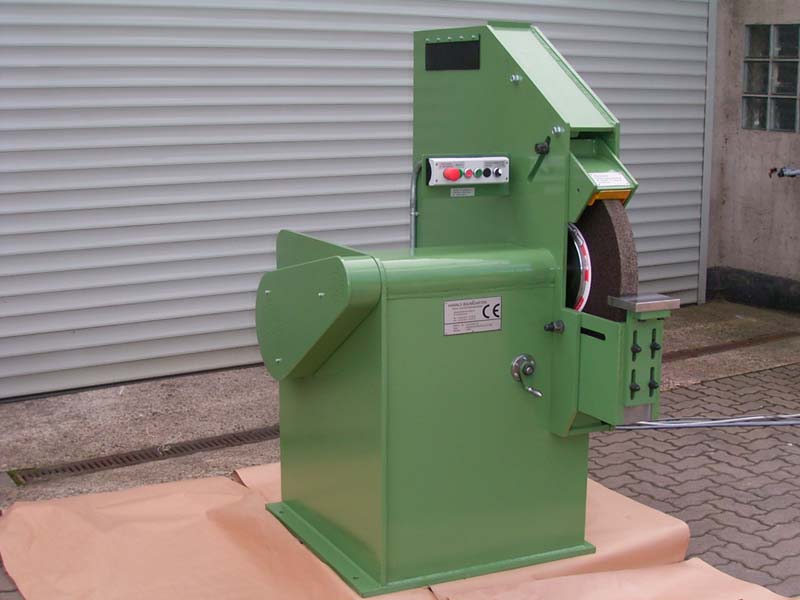

Ständerschleifmaschine SK 600 kDie Ständerschleifmaschine ist besonders geeignet für das Handschleifen von Gussstücken in Gussputzbetrieben.

Zur Regelung der Umfangsgeschwindigkeit der Schleifscheiben ist der Schleifspindelantrieb der Ständerschleifmaschine frequenzgeregelt.

Folgende Vorteile werden durch die nahezu konstante Regelung der Umfangsgeschwindigkeit mit der Ständerschleifmaschine erzielt:

Durch die nahezu konstante Umfangsgeschwindigkeit wird eine gleich bleibende Abtragsleistung über den kompletten zur Verfügung stehenden Querschnitt der Schleifscheiben erreicht.

Hierdurch ist bei den bisherigen Anwendern dieser Technik eine bis 30% höhere Abtragsleistung gegenüber ihren Maschinen mit ungeregelten Antrieben erreicht worden.

In der Regel werden bei Maschinen mit ungeregelten Antrieben die für eine Umfangsgeschwindigkeit
von 63 m/s ausgelegten Schleifscheiben spätestens beim Erreichen einer Umfangsgeschwindigkeit
von ca. 40 m/s ausgetauscht. Schleifscheiben mit einem Anfangsdurchmesser von 600 mm haben zu diesem Zeitpunkt noch einen Durchmesser von ca. 390 mm, bei einer Breite von 60 mm sind dann ca. 9.800 cm³ der Schleifscheiben verbraucht.

Auf unserer Ständerschleifmaschine müssen Sie diese Schleifscheiben nicht austauschen, sondern können sie mit gleich hoher Abtragsleistung wie zum Anfang der Schleifscheiben weiterverwenden.

Der Spannflansch der Ständerschleifmaschine hat zur Aufnahme von Schleifscheiben in der Größe
Ø600 x 60 x Ø203 mm einen Außendurchmesser von 270 mm.

Wenn man von einem Verbrauch der Schleifscheiben bis zum Durchmesser von ca. 290 mm ausgeht, können Sie weitere ca. 3.200 cm³ der Schleifscheiben verbrauchen.

Damit können die Schleifscheiben auf unserer Ständerschleifmaschine mit frequenzgeregeltem Antrieb unter diesen Bedingungen um zusätzliche ca. 32% genutzt werden und Sie Ihren Schleifscheibenverbrauch bzw. die Schleifscheibenkosten um ca. 32% senken.

Technische Daten: SK 600 k SK 750 k
Schleifscheibe Ø600 x 60 x Ø203 mm Ø750 x 60 x Ø203 mm
Antriebsleistung 11 kW 15 kW
Umfangsgeschwindigkeit 50, 63 oder 80 m/s 50, 63 oder 80 m/s
Abmessungen(BxTxH) ca. 860 x 1250 x 1650 ca. 1000 x 1690 x 1780 mm
Gewicht ca. 1050 kg ca. 1400 kg
